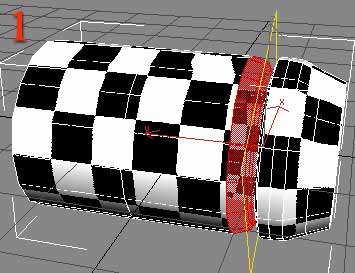

1°) Sélectionnons ces deux rangées de polygones qui font le tour du réacteur.

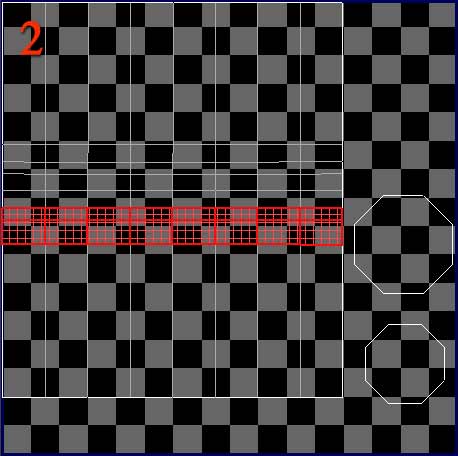

2°) Les voici dans la fenêtre "Edit UVWs".
Par rapport aux pages précédentes de ce tutorial, j'ai agrandi la hauteur de ces deux bandes de polygones, car je prévois d'y mettre plus de détails qu'ailleurs.
Cela m'a obligé de mettre les fonds octogonaux du réacteur sur la droite du carré UVWs.

Télécharger le fichier .max ici.

4°) Comme son nom l'indique, cette fenêtre sert à configurer les boutons de l'onglet "Utilitaires".

5°) Ajoutons un bouton. Chez moi, il y avait 9 boutons, j'ai donc passé le nombre à 10.
En utilisant l'ascenseur à droite de la fenêtre, nous constatons qu'un bouton "vide" a été créé en fin de liste.

6°) Réalisons un cliquer-déplacer de Texporter (dans la fenêtre Utilities) vers le bouton vide.

7°) Cliquons sur le bouton "Ok".

voilà, nous pourrons lancer Texporter plus rapidement dorénavant.
[A vous de voir par l'expérience, si vous préférez créer un raccourci clavier, dans le quad, ou une icône dans une fenêtre].

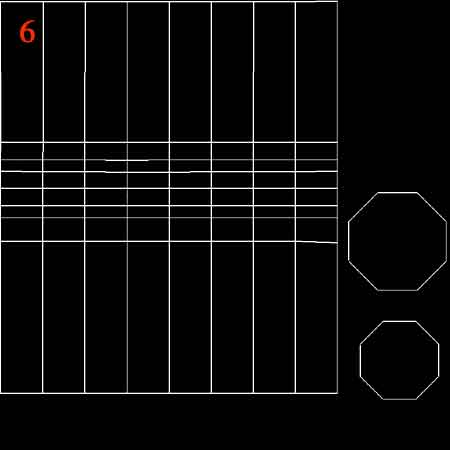

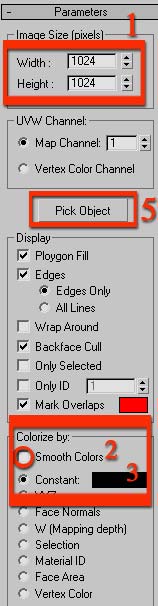

6°) Nous obtenons ce résultat.
Enregistrons le au format .jpg en le nommant "Maillage".

1°) Dans Photoshop, ouvrons (CTRL+O) le fichier "maillage.jpg" créé à l'étape précédente.

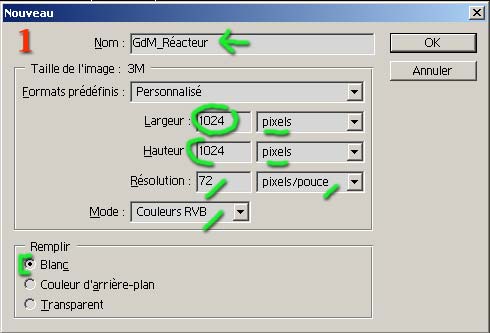

Puis créons un nouveau fichier (CRTL+N) de 1024*1024 pixels (= la taille de "maillage.jpg") et nommons le "GdM_Réacteur".
laissons les autres options telles qu'elles [vérifions que le fond est bien blanc, que le mode est couleur RVB et que la résolution est bien de 72 pixels/pouces (ce qui correspond au format d'un écran PV)].

Nous faisons cela car il ne faut pas que le maillage soit en arrière plan mais en calque.

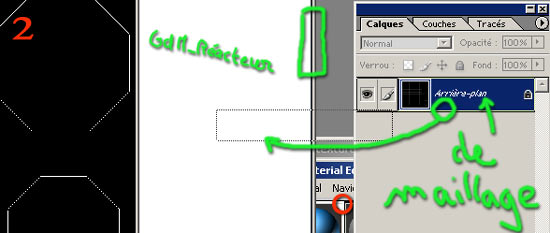

2°) Sélectionnons le document "Maillage.jpg".
Dans la liste des calques (située généralement dans le bas droit de l'écran), cliquons sur le calque "Arrière-Plan" et glissons le (en laissant cliquer) sur le document "GdM_Réacteur".
Cela copie le calque Arrière-plan du 1ier document au 2nd document très rapidement.
Cette méthode est très utile !
Surtout pour créer des textures à partir de textures déjà créées.

3°) sélectionnons le document "GdM_Réacteur".
Dans sa liste des calques, double cliquons sur le nom "Calque 1". Nous pouvons maintenant le renommer "Maillage".

Il se peut que le calque "Maillage" ne soit pas centré dans le document "GdM_Réacteur".
Dans ce cas passons aux étapes 4 et 5.
Sinon allons directement à la 6.

4°) Résolvons tout de suite le problème de taille d'affichage à l'intérieur de Photoshop.
a) Dans la fenêtre des outils (généralement en haut à gauche de l'écran), sélectionnons l'outil main (raccourci clavier : touche H).
Cet outil sert à bouger une image trop grande pour la fenêtre qui la contient, afin de voir les endroits en dehors de la fenêtre. [A ne pas confondre avec l'outil "Déplacement" que nous verrons au 5°) ci-après]
Si nous double-cliquons sur l'icône, alors la taille de la fenêtre devient optimum à l'intérieur de Photoshop (elle s'agrandit au maximum sans recouvrir les palettes d'outils). De plus l'image est réduite (ou agrandie) pour tenir entièrement dans la fenêtre dans laquelle elle est affichée.
Le pourcentage de zoom est indiqué à côté du nom de la fenêtre.
b) En cliquant à droite sur l'image, choisissons "Taille réelle des pixels". Ainsi l'image est affichée à 100%.
A vous de choisir si vous préférez "Taille écran" ou "Taille réelle des pixels". Cela dépendra de la taille de l'image, de votre écran et de la résolution de votre écran.
De toute façon, vous pouvez passer de l'un à l'autre facilement.
Remarquons aussi l'icône "Loupe" (à côté de l'icône "Main"), qui sert à zoomer. [Le mieux étant alors de faire un cliquer-glisser pour tracer un rectangle autour de la zone à zoomer].

5°) Dans la fenêtre des outils (généralement en haut à gauche de l'écran), sélectionnons l'outil "Déplacement" (touche raccourci "V", très utile).
Déplaçons le calque "Maillage" afin de le centrer.
Pour cela faisons attention que c'est bien ce calque qui est sélectionné dans la liste des calques [Penser à l'annulation CTRL+Z si jamais vous déplacez un autre calque par erreur (ça arrive assez souvent)].
Utilisons les touches "flèches" pour un déplacement pixel par pixel.
Pour aller un peu plus vite, utilisons les touches SHIFT+"flèches".
Pour aller très vite, utilisons la souris.

Remarque : dans le cas particulier où nous copions un calque d'une première image à une seconde image de _même_ taille, nous devrions plutôt utiliser la métode suivante : clic-droite sur le calque (ici "Maillage"), choisir "Dupliquer", dans la fenêtre à l'aide l'ascenseur choisir l'image où le calque doit être copié, cliquer sur OK.
Le calque est alors copié, certes avec une méthode plus lente, mais il est tout de suite centré dans la nouvelle image (ou plus exactement, il est placé au même endroit dans l'image où il est copié que dans son image d'origine).

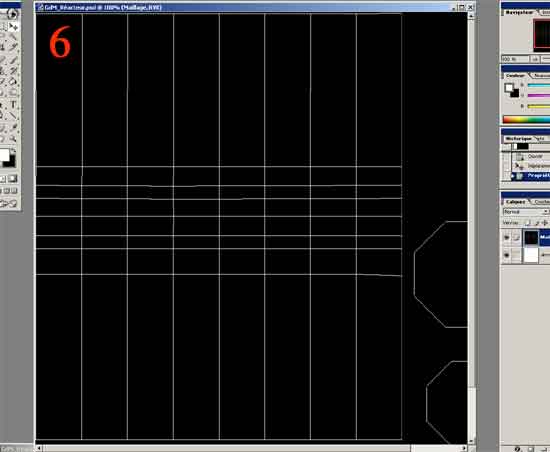

6°) Voilà ce que nous obtenons.
L'image dans la fenêtre est zoomée à 100% et placée en haut à gauche de la fenêtre.
Ici, l'image ne tient pas totalement dans le fenêtre où elle est affichée.

7°) En appuyant sur la touche espace, nous passons en outil "Main" tant que nous appuyons sur cette touche.
En appuyant sur la touche "Tabulation", nous faisons disparaître toutes les tablettes d'outils.
La même action les fait réapparaître.
Les icônes de l'image 7 font disparaître/apparaître les bords (menus) de Photoshop pour gagner de la place à l'écran. (Testez-les).
Ainsi en mettant Photoshop en plein écran, la fenêtre dans Photoshop en plein écran, en cliquant sur l'icône la plus à droite (cf. image 7) et en appuyant sur "Tabulation", nous nous retrouvons avec l'image qui occupe tout l'écran. Pratique pour fabriquer des images qui ont juste (ou presque) la taille de notre écran.
Je préfère cependant généralement travailler avec toutes les tablettes et tous les menus visibles.

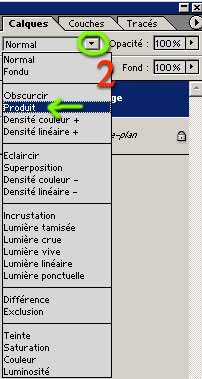

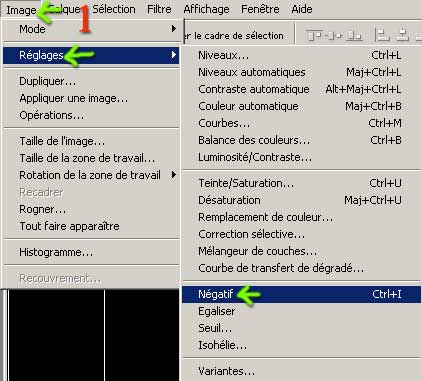

2°) Passons le mode de fusion du calque en "Produit" à 100% (i.e. Opacité = 100%)...

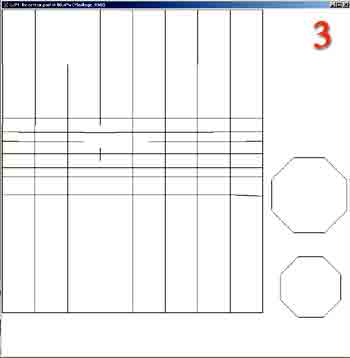

3°) Rien à l'air de changer ! ?

Pourtant l'opération effectuée est très importante, car (en gros) le calque devient transparent en fonction de la luminosité : plus un pixel est blanc, plus il est transparent.
Donc nous voyons à travers la calque "Maillage", sauf là où il y a les arêtes noires.
Et comme le calque situé en-dessous de "Maillage" est l'"Arrière-plan" qui est blanc, nous avons l'impression qui rien ne c'est passé. :-)

1°) Sélectionnons le calque "Arrière-plan".

2°) Cliquons sur l'icône 2 pour créer un nouveau calque.
Celui-ci est créé au-dessus du calque Arrière-plan.
S'il n'y est pas, cliquons et glissons le au-dessus du calque "Arrière-plan".

3°) Renommons ce "Calque 1" en "Diffus1".

Avant de continuer, je tiens à signaler que pour texturer un objet comportant plusieurs matériau, la création du premier matériau est toujours plus longue que celle des suivants.
En effet on utilise beaucoup d'idées (voire de calques) du 1ier matériau pour créer les suivants.

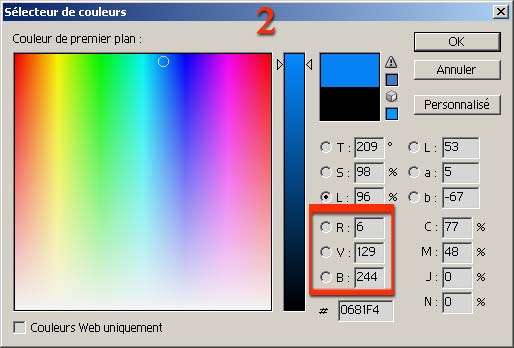

2°) Comme nous travaillons pour un affichage sur écran, nous règlons en fonction du RVB (Rouge Vert Bleu) [ou RGB en anglais pou Red, Green, Blue].
Rentrons les valeurs indiquées sur l'image 2 et cliquons sur le bouton "OK".

Remarque : Les 4 autres groupes sont les équivalents de la couleur RVB dans d'autres mode de description des couleurs (lorsque cette couleur n'existe pas Photoshop prend la couleur la plus proche).

TSL : pour Teinte, Saturation, Luminosité.

Lab : je ne connais pas. ;o

CMJN : Cyan, Majenta, Jaune, Noir qui sert pour l'impression. Si vous créez une image, ou retoucher une image pour imprimer (particulièrement sur votre imprimante) et que vous voulez avoir les mêmes couleurs à l'écran qu'à l'impression (ou plutôt ne pas avoir de surprise lors l'impression), passer votre image en CMJN (menu Image/Mode/Couleurs CMJN). Et travaillez dans ce mode.

# suivi d'un numéro à six symboles : couleur web.

3°) Dans la palette outil, sélectionnons l'outil "Pot de peinture" (ou touche G, une fois ou deux fois).
Dans le palette outil, c'est peut-être l'outil dégradé qui est visible. Dans ce cas, laissons cliquer dessus pour faire apparaître le petit menu, où nous pourrons sélectionner l'outil "Pot de peinture".

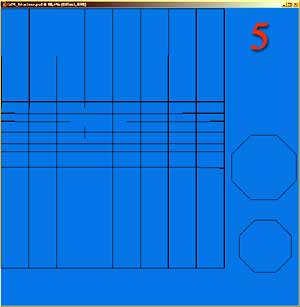

1°) Créons un calque "Diffus2" au-dessus du calque "Diffus1" et remplissons avec la couleur RVB = 122 ; 140 ; 167 [Un gris légèrement bleu].
Nous allons travailler avec le calque "Diffus2" pour créer le matériau en entier, qui ressemblera aux avions de l'armée actuelle, quelque peu usagé :-).
Le calque "Diffus1" va nous servir à expliquer quelques notions de Photoshop.

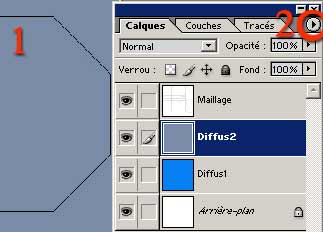

Nous obtenons l'image 1 : couleur et pile des calques.

2°) Nous commençons à avoir plusieurs calques.
Nous allons les regrouper, cela nous aidera beaucoup, surtout si nous sommes obligé de travailler le matériau sur plusieurs jours [Difficile de s'y retrouver lorsque nous atteindrons une dizaine de calques].
Cliquons sur le bouton en forme de petit cercle contenant un triangle (Dans l'image 2, il est entouré d'un cercle rouge).
[Il y a de tels boutons un peu partout dans Photoshop, ils sont petits et ont une forme peu classique, ils sont cependant _très_ importants. Dès que vous utilisez un menu, une fenêtre, une barre d'outil, qui en possède un, testez-le tout de suite ! Ils sont fort utiles.]

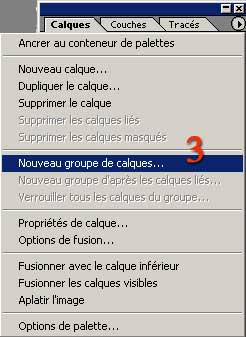

3°) Dans le menu qui vient de se dérouler, cliquons sur "Nouveau groupe de claques...".
Remarque : nous pouvons créer un nouveau groupe de calque grâce à une icône en forme de dossier située en bas de la fenêtre de la pile des calques. Cette icône est proche de celle servant à créer un nouveau calque.

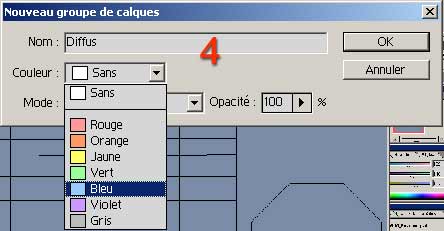

4°) Cette fenêtre s'ouvre.
Entrons le nom "Diffus" et dans l'ascenceur, choisissons la couleur "bleu".
[Les couleurs sont très pratiques pour retrouver les multiples calques dans la pile.]

5°) A l'aide d'un cliquer-glisser; déplaçons le calque "Diffus2" dans le groupe de calques "Diffus".
[Soyons précis, visions bien l'icône jaune représentant un dossier, le nom de calque se retrouve alors surligner.]
Plus le tutorial passera, plus nous remarquerons que la liste de calques est subdivisée en plusieurs colonnes non visuellement délimitée, notamment lors des clics droits. C'est un peu agaçant au début, mais nous sommes bien obligés de s'y faire.]
Mettons le calque "Diffus1" dans le groupe de calques "Diffus" de la même façon.

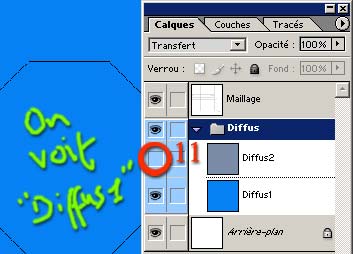

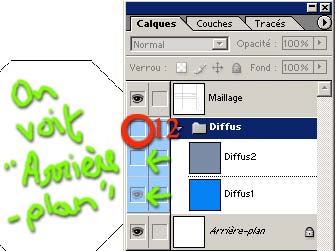

6°) Voici ce que nous obtenons.
Si nous sélectionnons le groupe de calques (surligné en bleu foncé), les calques qu'il contient sont aussi sélectionnés (surlignés en blancs).
De façon générale, tout ce nous réglons au niveau du groupe se répercute sur les calques qu'il contient (déplacement dans la pile, couleur dans la pile [le groupe 8 est bleu et calque 7 l'ai aussi devenu], visibilité, opacité, fusion, transformation, mais pas les filtres].
Cependant les groupes servent surtout à organiser la pile des calques, et peu à appliquer des effets ou réglages.

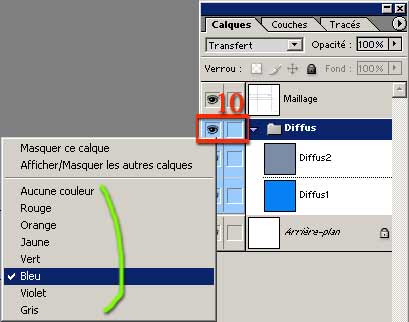

7°) et 8°) Le groupe a une couleur bleu. Les calques glissés à l'intérieur adopte la même couleur.
De plus ces calques se décalent légèrement par rapport à ceux qui ne sont pas dans un groupe.
Cela facilite la lisibilité de la pile de calques, quand ces derniers deviennent nombreux (ce qui n'est certes pas encore le cas). Mais ça viendra... :-).
